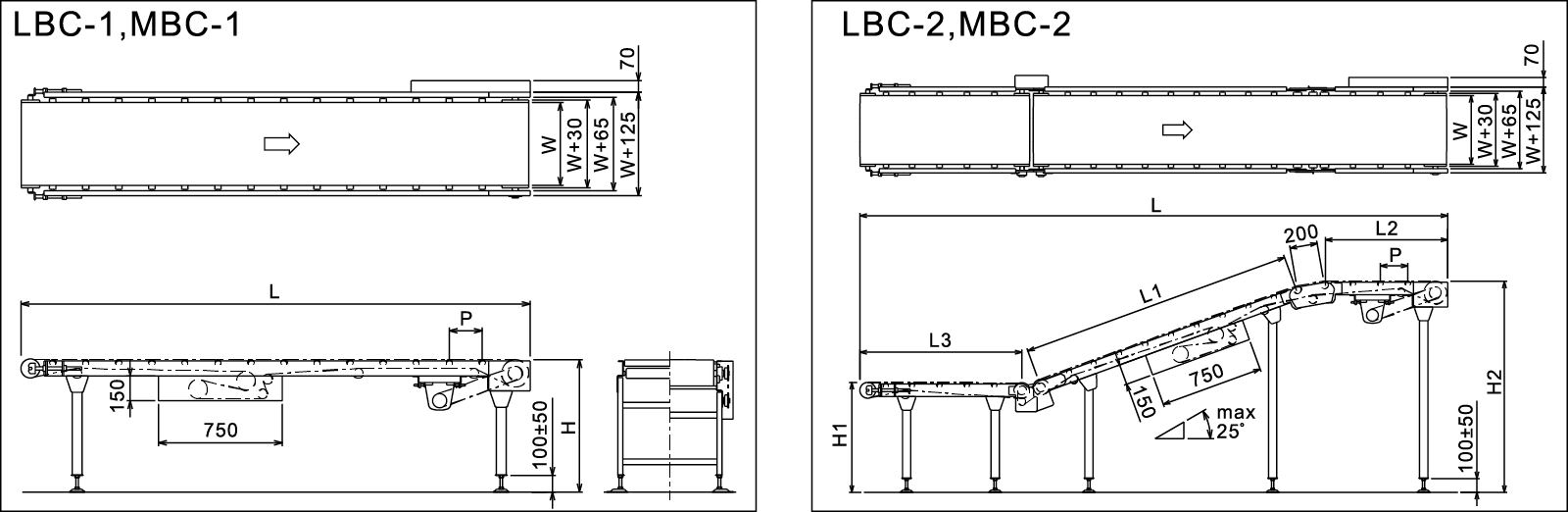

LBC MBC
Cat:Standard type bælte transportør
Model LBC-1 LBC-2 MBC-1 MBC-2 Bæl...
Avanceret struktur, ydeevne af høj kvalitet, let at bruge, høj pålidelighed og holdbarhed.
Standardbæltransportøren er en lettransportør, der bruger den kontinuerlige eller intermitterende bevægelse af transportbåndet til at transportere genstande, der vejer mindre end 100 kg eller i pulver eller granulær form. Bæltebeholdere har egenskaberne ved hurtig kørselshastighed, glat drift og lav støj. Bælttransportører kan bruge transportbånd lavet af flere materialer til at imødekomme forskellige transportkrav, såsom PVC, PU, PVK, lærredsbælter, silikonebælter, PTFE -bælter og modulære kædeløb, der bruges på specielle steder.

Model LBC-1 LBC-2 MBC-1 MBC-2 Bæl...
| Model | LBC-1 | LBC-2 | MBC-1 | MBC-2 | |
| Bælte | Sort gummibælte | Sort gummibælte | Sort gummibælte | Sort gummibælte | |
| Bæltebredde | Bw | 300 ~ 600 | 300 ~ 500 | 300 ~ 700 | 300 ~ 700 |
| Camer Roller | Diameter * tykkelse * skaft | 38x1.2x12 | 38x1.2x12 | 57.2x2.1x12 | 57.2x2.1x12 |
| Returrulle | Diameter * tykkelse * skaft | 57x2.1x12 | 57x2.1x12 | 57.2x2.1x12 | 57.2x2.1x12 |
| Rammestørrelse | 1*k*t | 90x30x3.2 | 90x30x3.2 | 120x30x3.2 | 120x30x3.2 |
| Længde | L (mm) | 1200 ~ 20000 | 4000 ~ 15000 | 1200 ~ 25000 | 4000 ~ 20000 |
| Transportørbredde | W (mm) | BW 125 | BW 125 | BW 125 | BW 125 |
| Højde | H (mm) | Min500 | Min500 | Min500 | Min500 |
| Evne | (kg/m) | Max50 | Max50 | Max100 | Max100 |
| Hastighed | V (m/min) | Max36 | Max36 | Max36 | Max36 |
| Motorkraft | (KW) | 0,2 · 0,4 · 0,75 · 1,5 | 0,2 · 0,4 · 0,75 · 1,5 | 0,2 · 0,4 · 0,75 · 1,5 | 0,2 · 0,4 · 0,75 · 1.5 |

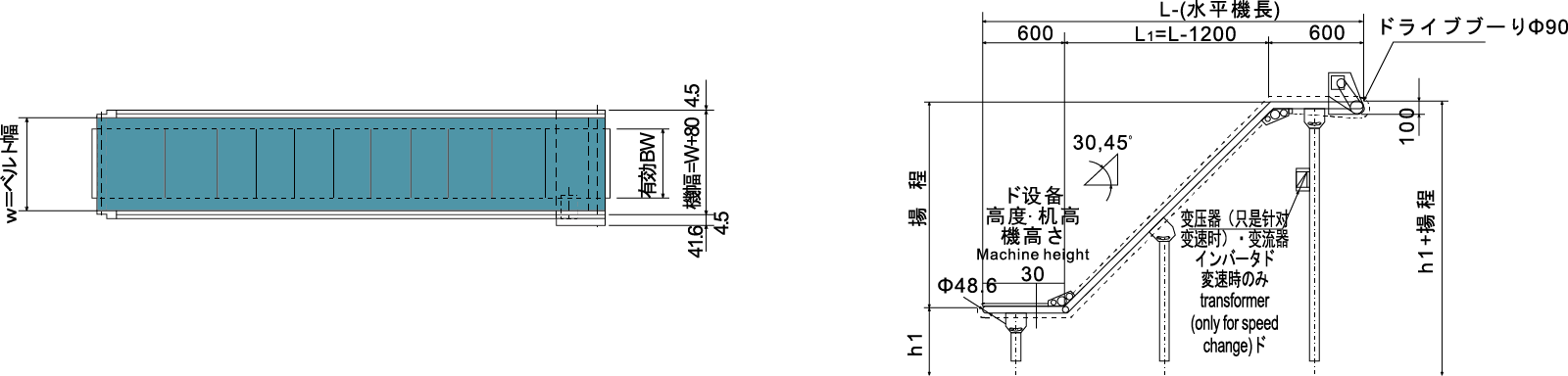

Model JBS Bælte Harpiksbælte Bæltebredd...
| Model | JBS | |
| Bælte | Harpiksbælte | |
| Bæltebredde | Bw | 400 ~ 1000 |
| Camer Roller | Diameter * tykkelse * skaft | 48.6x1.6x12 |
| Returrulle | Diameter * tykkelse * skaft | 48.6x1.6x12 |
| Rammestørrelse | 1*k*t | 120x30x2.3 |
| Længde | L (mm) | 1200 ~ 23000 |
| Transportørbredde | W (mm) | W 125 |
| Højde | H (mm) | Min500 |
| Evne | (kg/m) | Max70 |
| Hastighed | V (m/min) | Max36 |
| Motorkraft | (KW) | 0,2 · 0,4 · 0,75 · 1.5 |

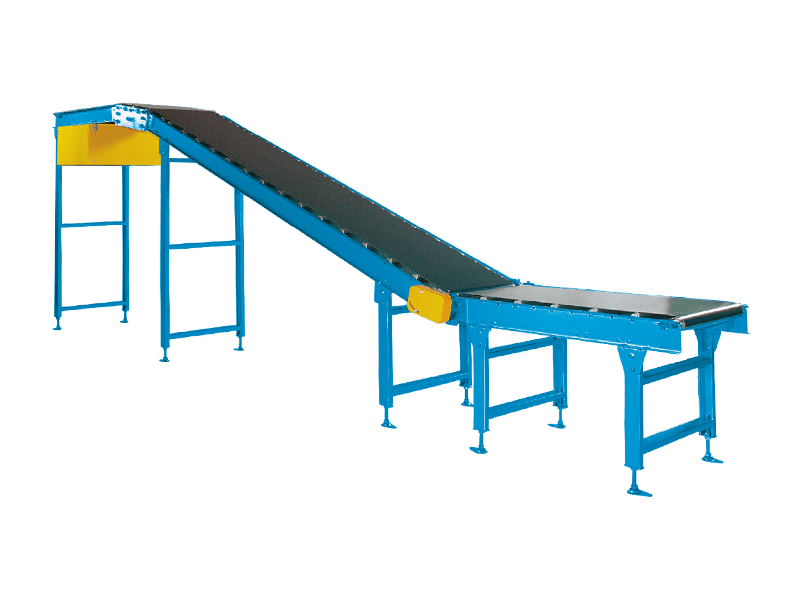

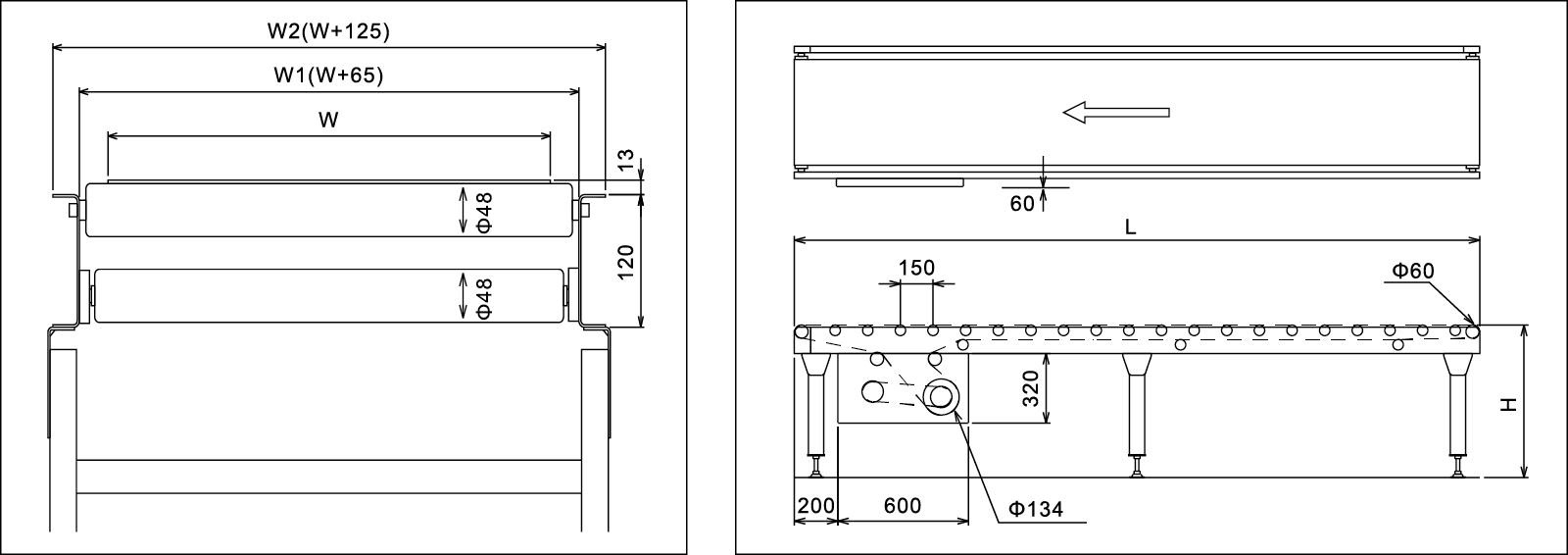

Model JBK Bælte Harpiksbælte Bæltebredd...
| Model | JBK | |
| Bælte | Harpiksbælte | |
| Bæltebredde | Bw | 400 ~ 1000 |
| Camer Roller | Diameter * tykkelse * skaft | 57.2x2.1x12 |
| Returrulle | Diameter * tykkelse * skaft | 57.2x2.1x12 |
| Rammestørrelse | 1*k*t | 120x30x2.3 |
| Længde | L (mm) | 3400 ~ 23000 |
| Transportørbredde | W (mm) | W 125 |
| Højde | H (mm) | Min500 |
| Evne | (kg/m) | Max70 |
| Hastighed | V (m/min) | Max36 |
| Motorkraft | (KW) | 0,2 · 0,4 · 0,75 · 1.5 |

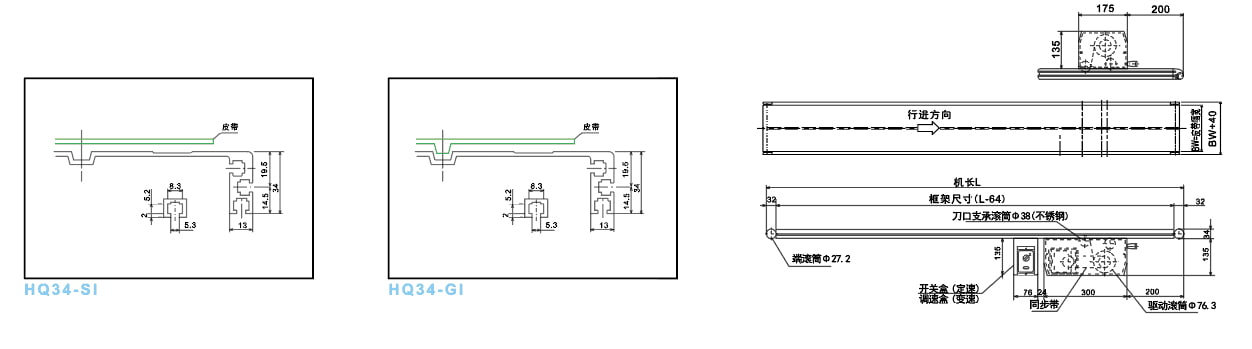

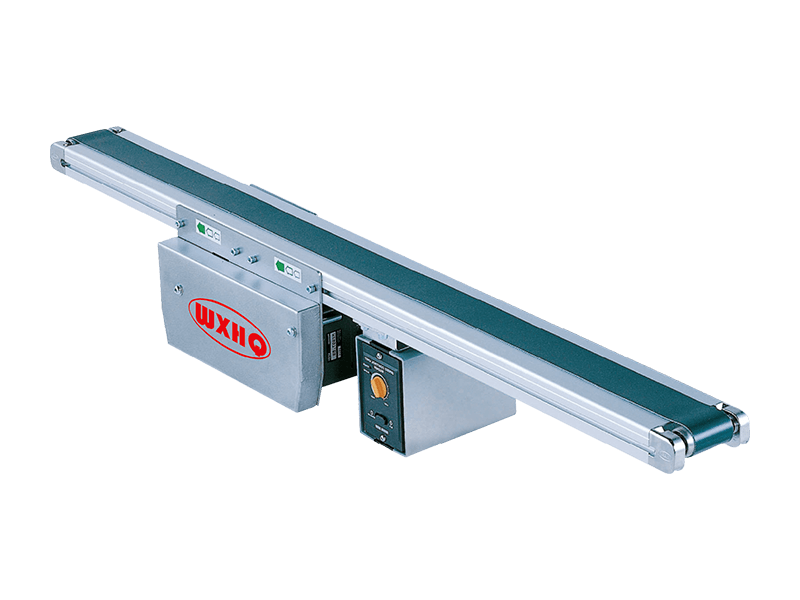

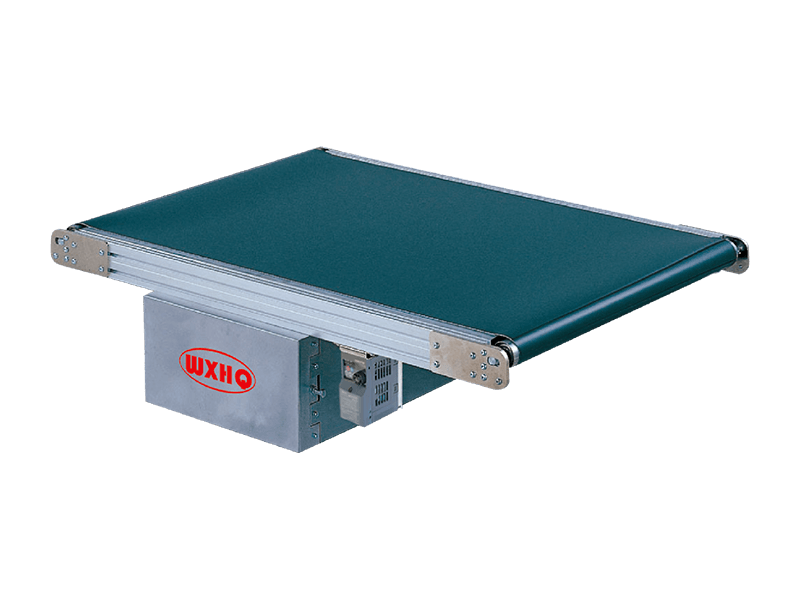

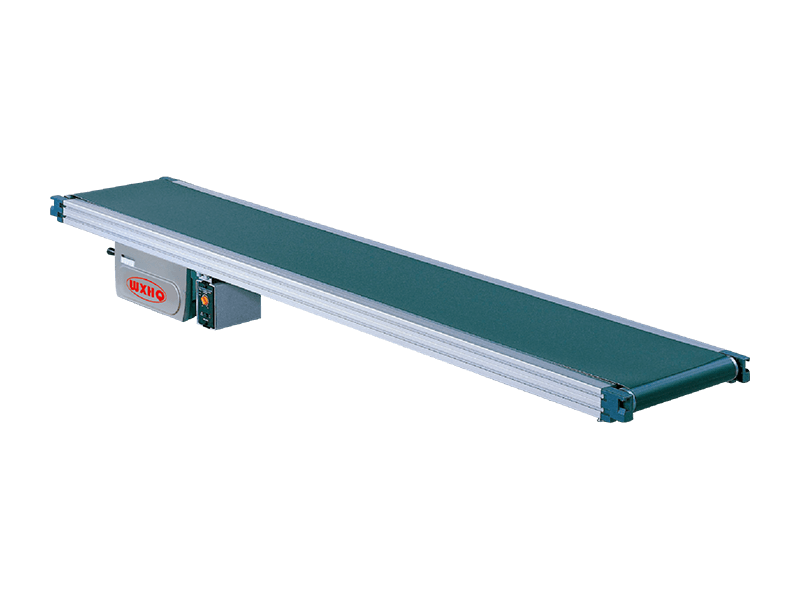

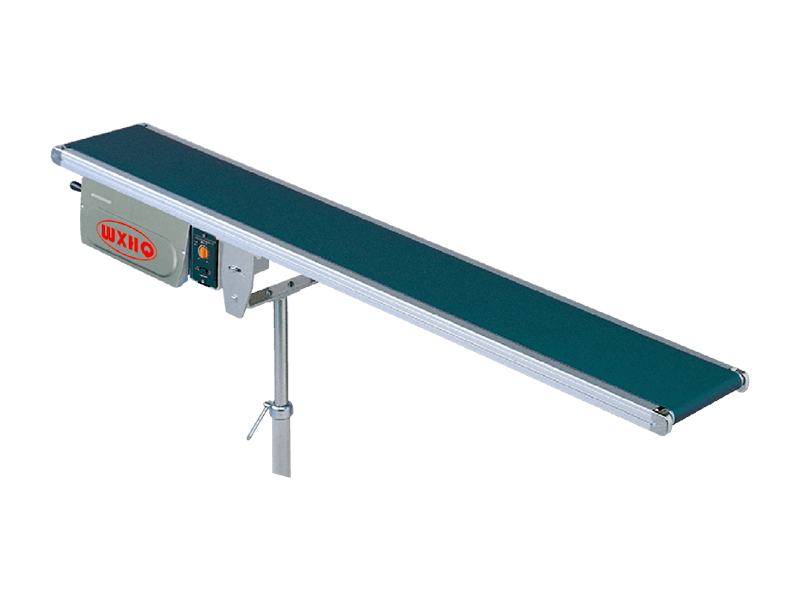

SI -standardtype ● Dette er standardtype på 34 mm bælte transportør, kørselscenter flyttes af timingbæl...
SI -standardtype
● Dette er standardtype på 34 mm bælte transportør, kørselscenter flyttes af timingbæltet.
● Bæltet har god evne til tavshed og bærbarhed.
GI Guide Type
● Denne type bælte transportør går med orienteret gibbous bælte, som kan sikre bevægelse mere glat og støt; Praktisk at bruge med andet udstyr, der er egnet til høje, der kræver situationer af tid og stabilitet.
● Desuden kan der valges med uret og mod uret af forskellige forhold og forskellige farver af forskellige formål.
Standard dimension
| Bæltebredde | 100 | 150 | 200 | 250 | 300 | 350 | 400 | 500 | 600 | |||||||||
| Transportørbredde | 140 | 190 | 240 | 290 | 340 | 390 | 440 | 540 | 640 | |||||||||
| Transportelængde | 500 | 1000 | 1500 | 2000 | 2500 | 3000 | 3500 | 4000 | 5000 | 6000 | 7000 | 8000 | ||||||
| Højde | 169 | Magt | AC100V (enfase) · AC200V (enfase) · AC200V (trefase) |
| Hastighed | Fast/variabel hastighed | Bælte | Polyurethan Belt |
| Evne | Tabel til referenceevne | Valgmulighed | Support, guide, andre |
| Motorkraft | 25W 、 40W 、 60W 、 90W |
Den faktiske dimension af bæltet er indsnævret 5 mm end over standardbæltet; Hvis maskinens længde overstiger 4 m, med specifikationer for bælte 500, 600 for bredden, vil den blive indsnævret 10 mm.
LF Længden overstiger 6 m, der vil være en støtte i midten.
Bæltehastighed
| Forhold | Hastighed nr. | Fast hastighed 50/60 (Hz) (m/min) | Hastighed nr. | Variabel hastighed 50 · 60 (Hz) (m/min) |
| 1/180 | T1 | 1.9/2.3 | H1 | 0,13 ~ 2,5 |
| 1/2050 | T2 | 2.3/2.7 | H2 | 0,15 ~ 3.0 |
| 1/2020 | T3 | 2.8/3.4 | H3 | 0,19 ~ 3,8 |
| 1/2000 | T4 | 3.4/4.1 | H4 | 0,23 ~ 4,5 |
| 1/90 | T5 | 3.8/4.5 | H5 | 0,26 ~ 5.1 |
| 1/75 | T6 | 4.6/5.5 | H6 | 0,31 ~ 6.1 |
| 1/60 | T7 | 5.7/6.8 | H7 | 0,38 ~ 7,6 |
| 1/50 | T8 | 6.8/8.2 | H8 | 0,46 ~ 9,1 |
| 1/36 | T9 | 9.5/11.4 | H9 | 0,63 ~ 12,6 |
| 1/30 | T10 | 11.4/13.7 | H10 | 0,76 ~ 15,2 |
| 1/25 | T11 | 13.7/16.4 | H11 | 0,91 ~ 18,2 |
| 1/18 | T12 | 19.0/22.8 | H12 | 1.27 ~ 25.3 |
| 1/15 | T13 | 22.8/27.3 | H13 | 1.52 ~ 30.4 |
| 1/12.5 | T14 | 27.3/32.8 | H14 | 1,82 ~ 36,4 |
| 1/9 | T15 | 37.9/45.5 | H15 | 2,53 ~ 50,6 |
Hastighedsberegning af fast hastighed: Roter hastighed 1500/1800 rpm (50/60Hz), Driving Roller ∅76.3, Kørsel effektivitet: 95%
Hastighedsberegning af variabel hastighed: Roter hastighed 2000 o / min (50; 60Hz), Driving Roller ∅76.3, Kørsel effektivitet: 95%
Hvis der kræves nøjagtig hastighed, skal du vælge variable formularer.

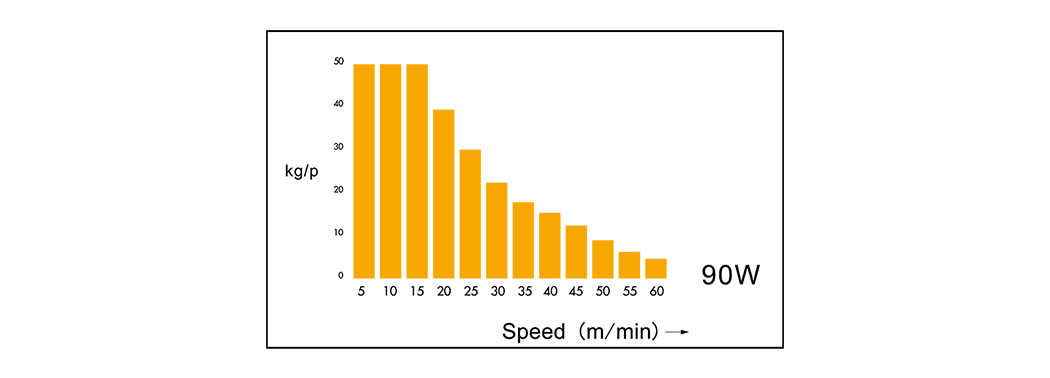

Evne -tabel
Dette er kapacitetsdata for lige spredningsbelastning. Som bevægelige poseform-varer henvises til 40% af data om ovennævnte kapacitet.
Kapacitet ændres ved forskellige forhold.
Motor maskine bredde dimension ud over
Fast hastighed
| Strøm \ bæltebredde | 100 | 150 |
| 25W | 21.5 (11) | - |
| 40W | 59 (41) | 9 |
| 60W | 85 | 35 |
| 90W | 100 | 50 |
Variabel hastighed
| Strøm \ bæltebredde | 100 |
| 25W | - |
| 40W | 11 |
| 90W | 22 |
Standardkraft
Standardmontering er børsteløs DC -motor og kontrolenhed ved variabel hastighedsmodel.
Fra lav hastighed til høj hastighed med fast ejendomseksporterende torsion.
Hastighedsudvidelse 100r/min ~ 2000r/min kan være justerbar. (Hastighedsoportion 1:20).

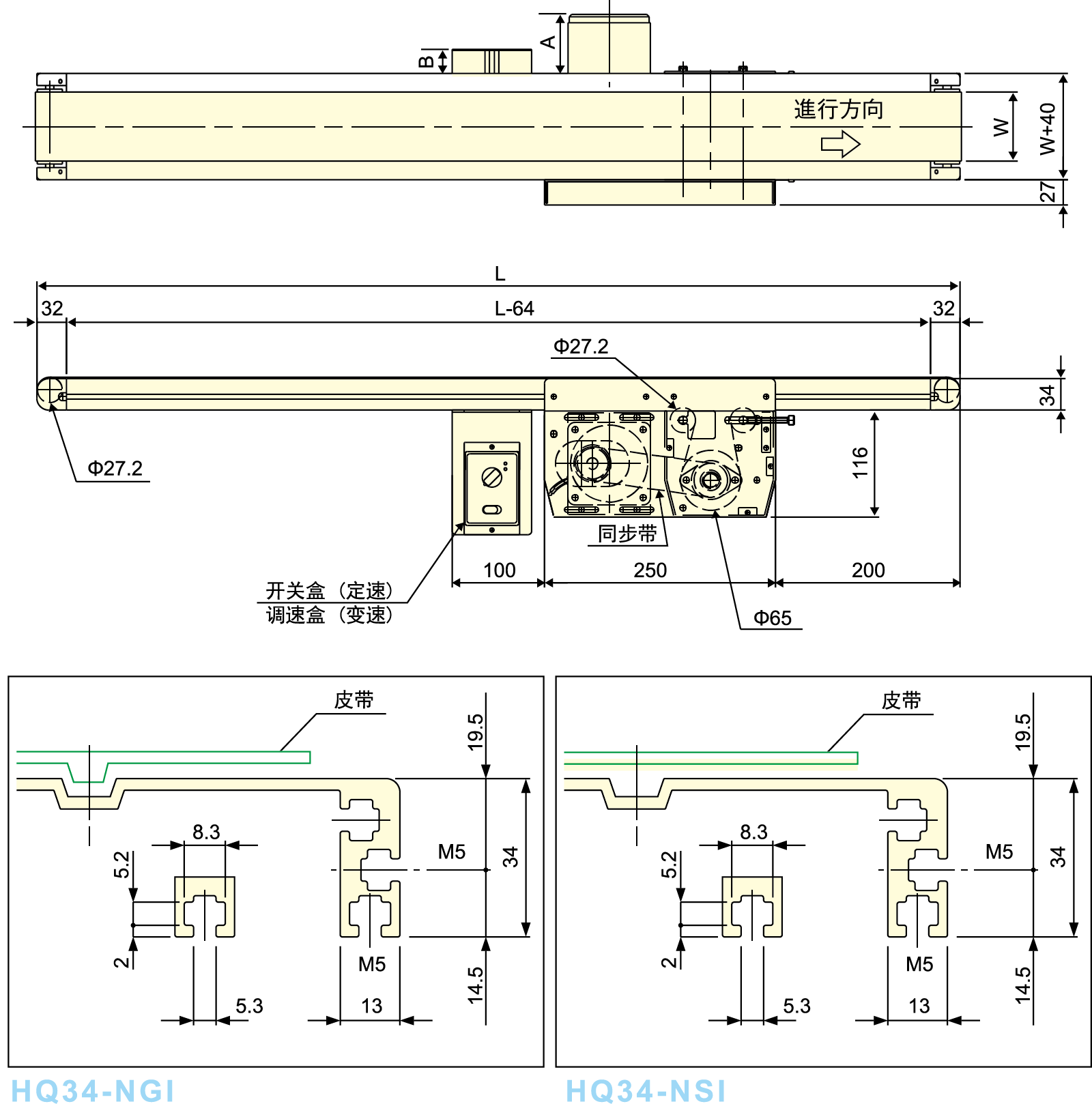

Tegning

Standard dimension Bæltebredde 50 75 Transportørb...
Standard dimension
| Bæltebredde | 50 | 75 | ||||||||
| Transportørbredde | 90 | 115 | ||||||||
| Transportelængde | 500 | 1.000 | 1.500 | 2.000 | 2.500 | 3.000 | 3.500 | 4.000 | 5.000 | 6.000 |
| Højde | 150 | Magt | AC100V (enfase) · AC200V (enfase) · AC200V (trefase) |
| Hastighed | Fastnariabel hastighed | Bælte | Polyurethan Belt |
| Evne | Tabel til referenceevne | Valgmulighed | Support, guide, andre |
| Motorkraft | 25W 、 40W 、 60W 、 90W |
Den faktiske dimension af bæltet er indsnævret 5 mm end at abovere standardbæltet.
Bæltehastighed
| Forhold | Hastighed nr. | Fast hastighed 50/60 (Hz) (m/min) | Hastighed nr. | Variabel hastighed 50/60 (Hz) (m/min) |
| 1/180 | T1 | 16./1.9 | H1 | 0,11 ~ 2.1 |
| 1/2050 | T2 | 1.9/2.3 | H2 | 0,13 ~ 2,6 |
| 1/2020 | T3 | 2.4/2.9 | H3 | 0,16 ~ 3,2 |
| 1/2000 | T4 | 2.9/3.5 | H4 | 0,20 ~ 3,9 |
| 1/90 | T5 | 3.2/3.9 | H5 | 0,22-4,3 |
| 1/75 | T6 | 3.9/4.6 | H6 | 0,26 ~ 5,2 |
| 1/60 | T7 | 4.8/5.8 | H7 | 0,33 ~ 6,5 |
| 1/50 | T8 | 5.8/7.0 | H8 | 0,39 ~ 7,7 |
| 1/36 | T9 | 8.1/9.7 | H9 | 0,54 ~ 10,8 |
| 1/30 | T10 | 9.7/11.6 | H10 | 0,65 ~ 12,9 |
| 1/25 | T11 | 11.6/14.0 | H11 | 0,78 ~ 15,5 |
| 1/18 | T12 | 16.2/19.4 | H12 | 1.08 ~ 21.5 |
| 1/15 | T13 | 19.4/23.3 | H13 | 1.30 ~ 25.9 |
| 1/12.5 | T14 | 23.3/27.9 | H14 | 1.55 ~ 31.0 |
| 1/9 | T15 | 32.3/38.8 | H15 | 2.16 ~ 43.1 |

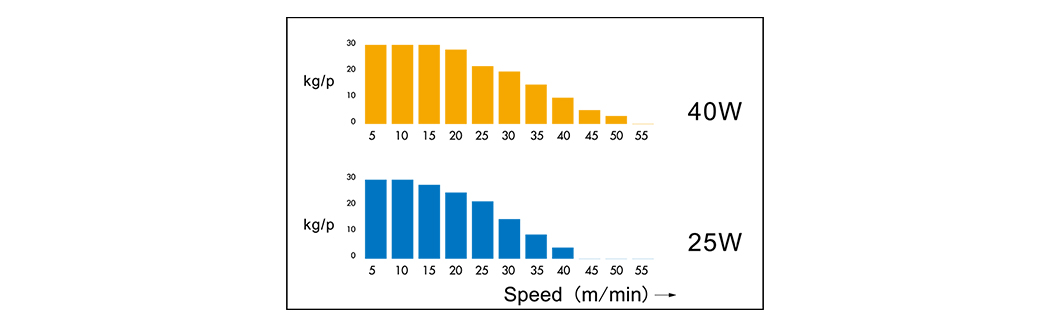

Evne -tabel
Dette er kapacitetsdata for lige spredningsbelastning. Som bevægelige poseform-varer henvises til 40% af data om ovennævnte kapacitet.
Kapacitet ændres ved forskellige forhold.
Motor maskine bredde dimension ud over
Fast hastighed
| Strøm \ bæltebredde | 50 | 75 |
| 25W | 46,5 (36) | 21.5 (11) |
| 40W | 84 (66) | 59 (41) |
Variabel hastighed
| Strøm \ bæltebredde | 50 | 75 |
| 25W | 3.5 | - |
| 40W | 36 (18) | 11 |

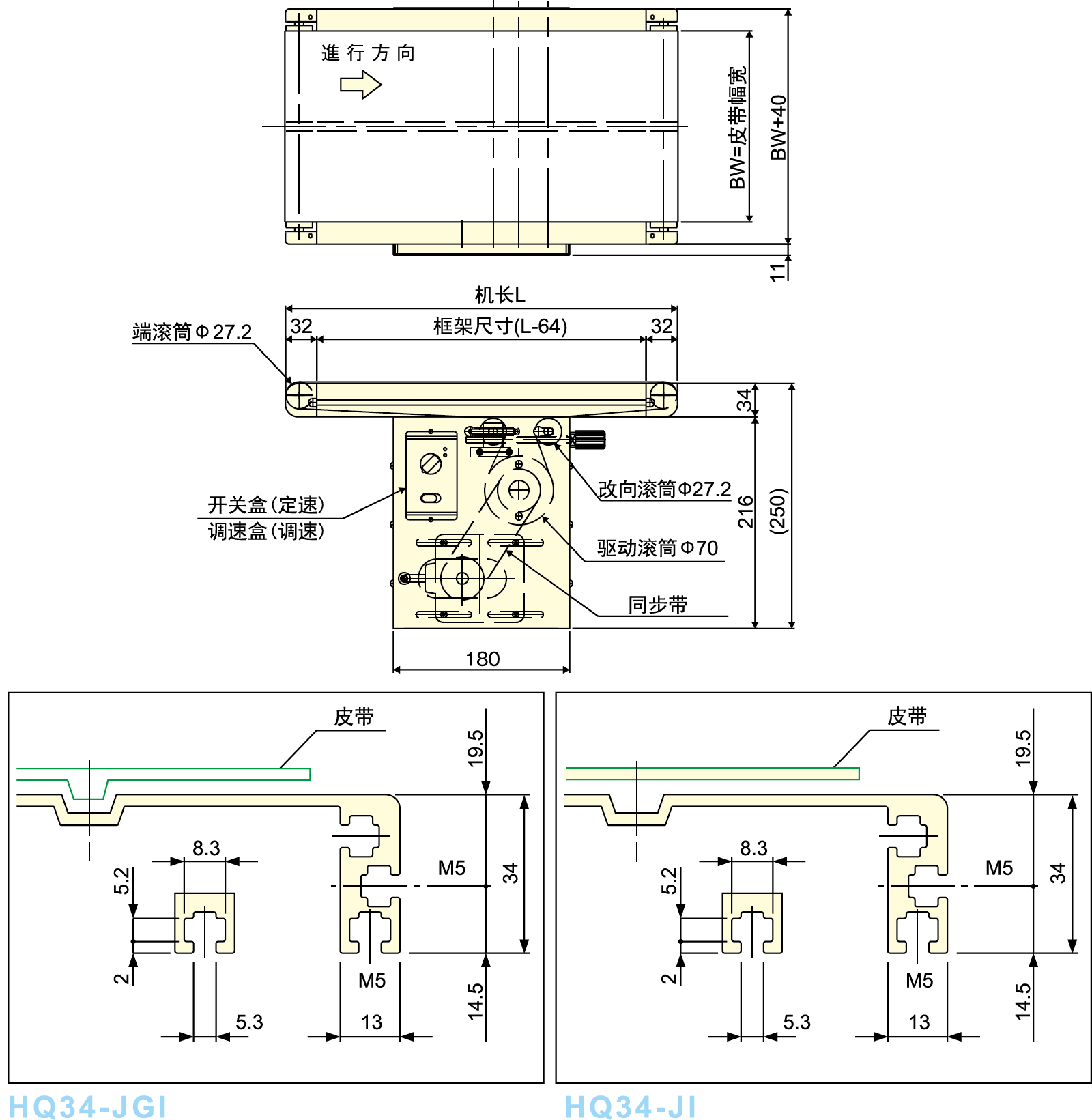

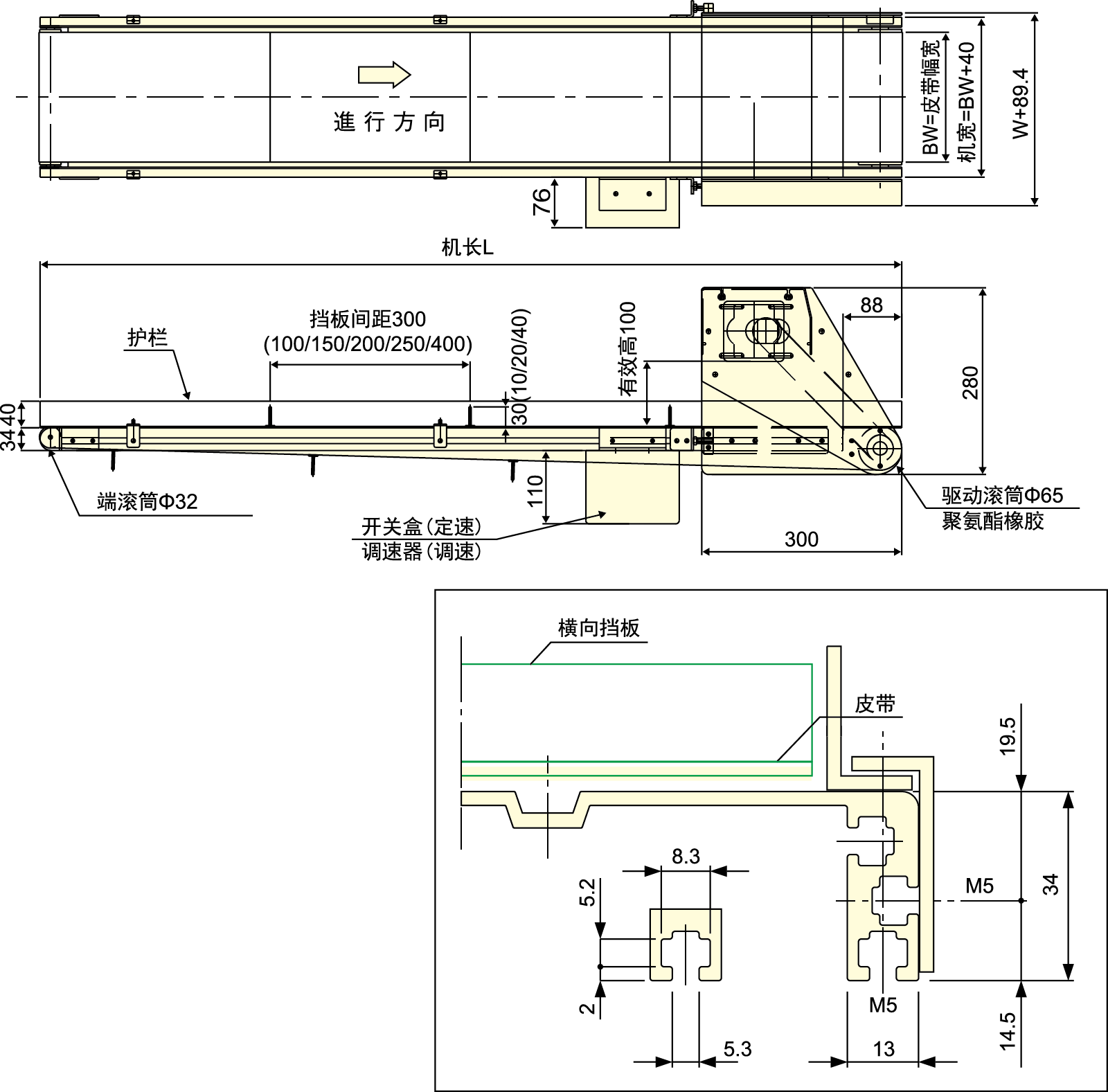

Tegning

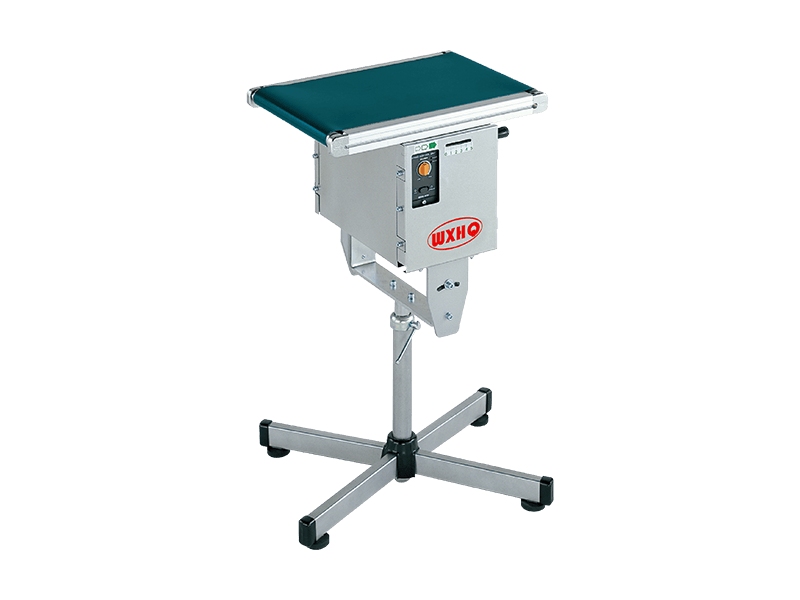

Ji: Vær suytable for at bruge FNs midt i udstyr, der transporterer eller transporterer udstyr, der transportere...
Ji: Vær suytable for at bruge FNs midt i udstyr, der transporterer eller transporterer udstyr, der transporterer, korteste længde er 300 mm.
J Model, Type-J er anti-afvigelsesbæltertransportør. Det er velegnet til at bruge i vanskelig vedligeholdelse. Det kan indstilles til fremadgående og tilbage. Det kan også bruges under hårde forhold.
Standard dimension
| Bæltebredde | 50 | 75 | 100 | 150 | 200 | 250 | 300 | 350 | 400 | 500 | ||
| Transportørbredde | 90 | 115 | 140 | 190 | 240 | 290 | 340 | 390 | 440 | 540 | ||
| Transportelængde | 300 | 500 | 1000 | 1500 | 2000 | 2500 | 3000 | |||||
| Højde | 250 | Magt | AC100V (enfase) · AC200V (enfase) · AC200V (trefase) |
| Hastighed | Fastnariabel hastighed | Bælte | Polyurethan Belt |
| Evne | 15 kg/sæt (JI) 10 kg/sæt (JGI) | Valgmulighed | Support, guide, andre |
| Motorkraft | 25W 、 40W 、 60W 、 90W |
Den faktiske dimension af bæltet er indsnævret 5 mm end at abovere standardbæltet.
Bæltehastighed
| Forhold | Hastighed nr. | Fast hastighed 50/60 (Hz) (m/min) | Hastighed nr. | Variabel hastighed 50/60 (Hz) x (m/min) |
| 1/180 | T1 | 1,7/2.1 | H1 | 0,12 ~ 2,3 |
| 1/2050 | T2 | 2.1/2.3 | H2 | 0,14 ~ 2,7 |
| 1/2020 | T3 | 2.6/3.1 | H3 | 0,18 ~ 3,5 |
| 1/2000 | T4 | 3.1/3.7 | H4 | 0,21 ~ 4.1 |
| 1/90 | T5 | 3.5./4.1 | H5 | 0,23 ~ 4.6 |
| 1/75 | T6 | 4.2/5.0 | H6 | 0,28 ~ 5,5 |
| 1/60 | T7 | 5.2/6.2 | H7 | 0,35-6,9 |
| 1/50 | T8 | 6.2/7.5 | H8 | 0,42 ~ 8,3 |
| 1/36 | T9 | 8.7/10.4 | H9 | 0,58-11,5 |
| 1/30 | T10 | 10.4/12.5 | H10 | 0,70 ~ 13,9 |
| 1/25 | T11 | 12.6/15.0 | H11 | 0,83 ~ 16,6 |
| 1/18 | T12 | 17.4/21.0 | H12 | 1.16 ~ 23.2 |
| 1/15 | T13 | 21.0/25.0 | H13 | 1.39 ~ 27.8 |
| 1/12.5 | T14 | 25.0/30.0 | H14 | 1.67 ~ 33.3 |
| 1/9 | T15 | 34.6/41.7 | H15 | 2.32-46.4 |

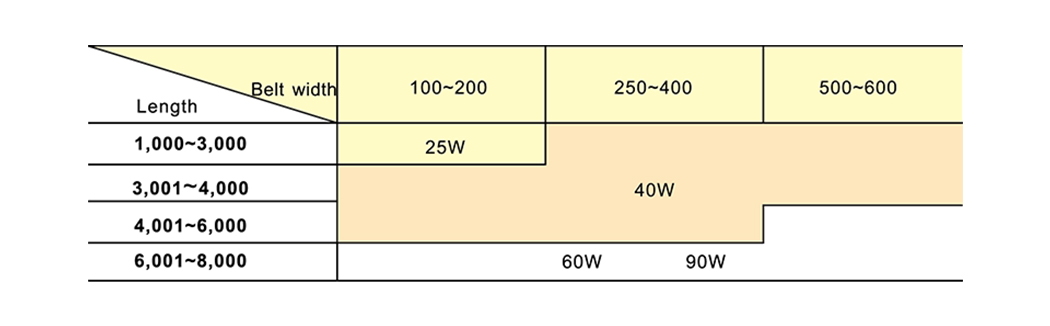

Standardkraft
JI
| Længde/Beit -bredde | 50 ~ 200 | 250 ~ 500 |
| 300 ~ 3.000 | 25W 、 40W | 40W 、 60W |
JGI
| Længde/Beit -bredde | 75 ~ 250 | 300 ~ 350 |
| 300 ~ 3.000 | 40W | Fast hastighed 60W, variabel hastighed 90W |
Motor maskine bredde dimension ud over
Fast hastighed
| Strøm \ bæltebredde | 50 | 75 | 100 | 150 |
| 25W | 62.5 (52) | 37.5 (27) | 12.5 (2) | - |
| 40W | 100 (82) | 75 (57) | 50 (32) | - |
| 60W | - | 101 | 76 | 26 |
Variabel hastighed
| Strøm \ bæltebredde | 50 | 75 | 100 |
| 25W | 19.5 (9) | - | - |
| 40W | 52 (34) | 27 (9) | 2 |
| 90W | - | 38 | 13 |

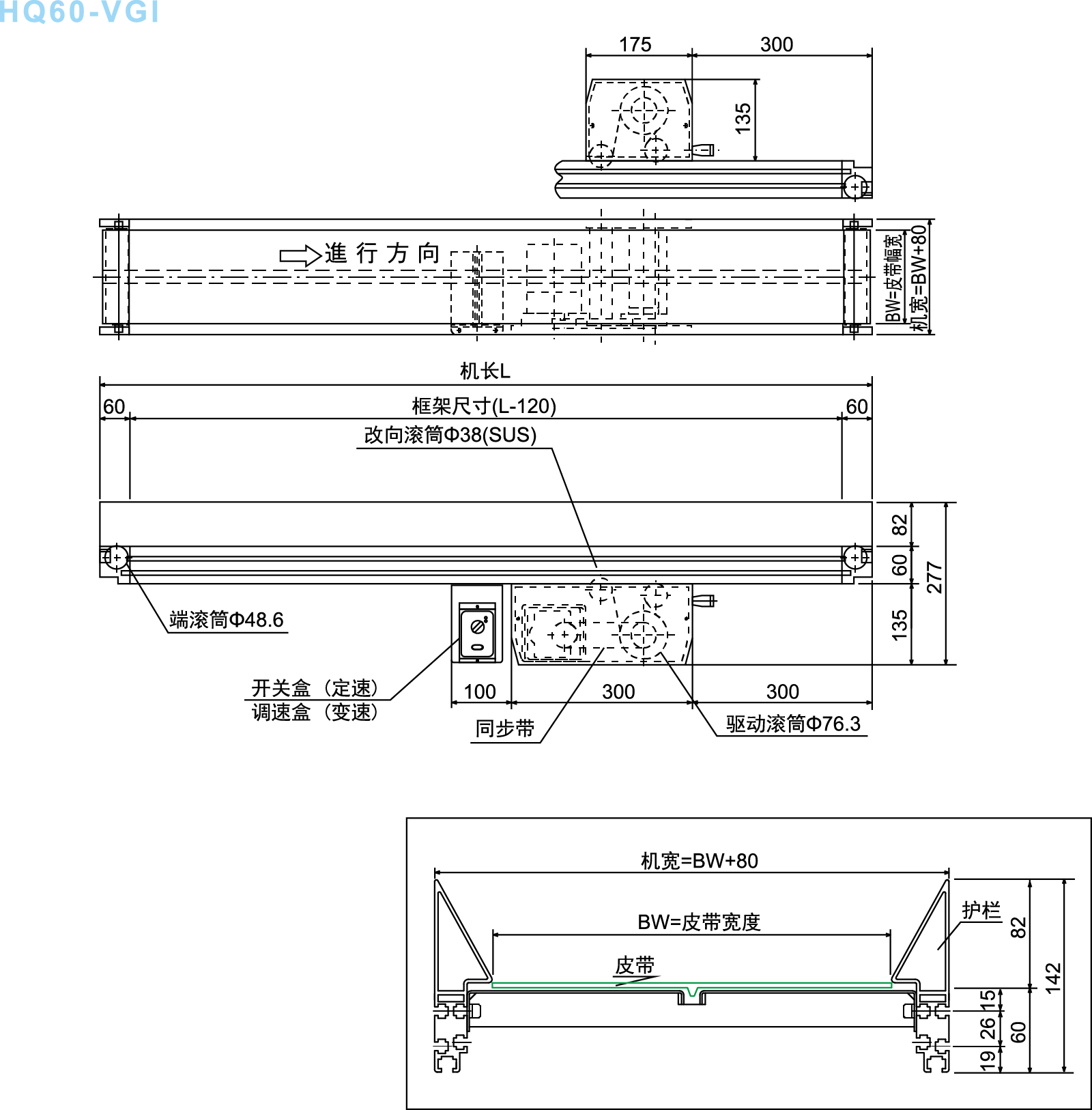

Tegning

Standard dimension Bæltebredde 100 150 200 ...
Standard dimension
| Bæltebredde | 100 | 150 | 200 | 250 | 300 | 350 | 400 | 500 | ||
| Transportørbredde | 140 | 190 | 240 | 290 | 340 | 390 | 440 | 540 | ||
| Transportelængde | 1.000 | 1.500 | 2.000 | 2.500 | 3.000 | |||||
| Højde | 280 | Magt | AC100V (enfase) · AC200V (enfase) · AC200V (trefase) |
| Hastighed | Fastnariabel hastighed | Bælte | Polyurethan Belt |
| Evne | Tabel til referenceevne | Valgmulighed | Support, guide, andre |
| Motorkraft | 60W 、 90W |
Den faktiske dimension af bæltet er indsnævret 5 mm end at abovere standardbæltet.
Bæltehastighed
| Forhold | Hastighed nr. | Fast hastighed 50/60 (Hz) (m/min) | Hastighed nr. | Variabel hastighed 50/60 (Hz) (m/min) |
| 1/180 | T1 | 16./1.9 | H1 | 0,11 ~ 2.1 |
| 1/2050 | T2 | 1.9/2.3 | H2 | 0,13 ~ 2,6 |
| 1/2020 | T3 | 2.4/2.9 | H3 | 0,16 ~ 3,2 |
| 1/2000 | T4 | 2.9/3.5 | H4 | 0,20 ~ 3,9 |
| 1/90 | T5 | 3.2/3.9 | H5 | 0,22 ~ 4.3 |
| 1/75 | T6 | 3.9/4.6 | H6 | 0,26 ~ 5,2 |
| 1/60 | T7 | 4.8/5.8 | H7 | 0,33 ~ 6,5 |
| 1/50 | T8 | 5.8/7.0 | H8 | 0,39 ~ 7,7 |
| 1/36 | T9 | 8.1/9.7 | H9 | 0,54 ~ 10,8 |
| 1/30 | T10 | 9.7/11.6 | H10 | 0,65 ~ 12,9 |
| 1/25 | T11 | 11.6/14.0 | H11 | 0,78 ~ 15,5 |
| 1/18 | T12 | 16.2/19.4 | H12 | 1.08 ~ 21.5 |
| 1/15 | T13 | 19.4/23.3 | H13 | 1.30 ~ 25.9 |
| 1/12.5 | T14 | 23.3/27.9 | H14 | 1.55 ~ 31.0 |

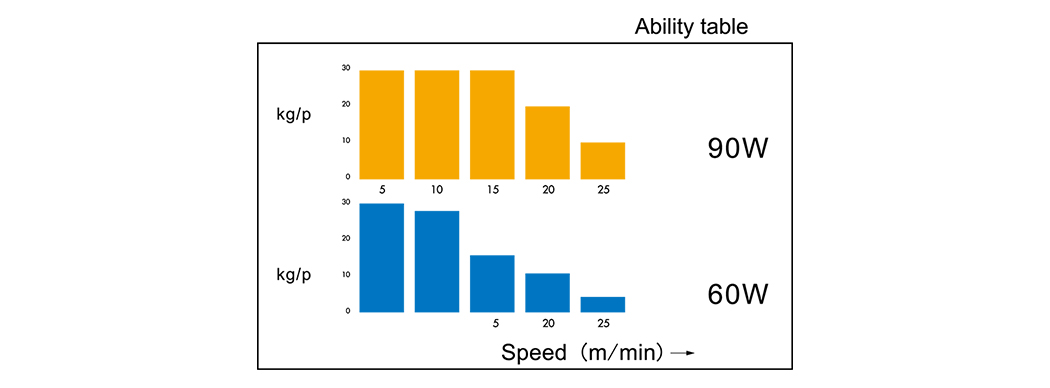

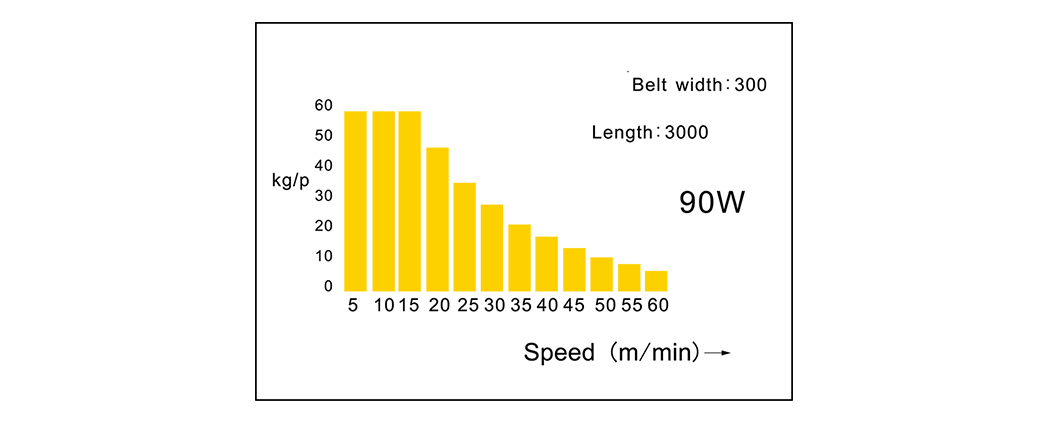

Evne -tabel
Dette er kapacitetsdata for lige spredningsbelastning. Som bevægelige poseform-varer henvises til 40% af data om ovennævnte kapacitet.
Kapacitet ændres ved forskellige forhold.
Motor maskine bredde dimension ud over
Fast hastighed
| Strøm \ bæltebredde | 100 | 150 |
| 60W | 45 | - |
| 90W | 60 | 10 |
Variabel hastighed
| Strøm \ bæltebredde | 100 ~ 500 |
| 1.000 ~ 4.000 | Fast hastighed 60W, variabel hastighed 90W |

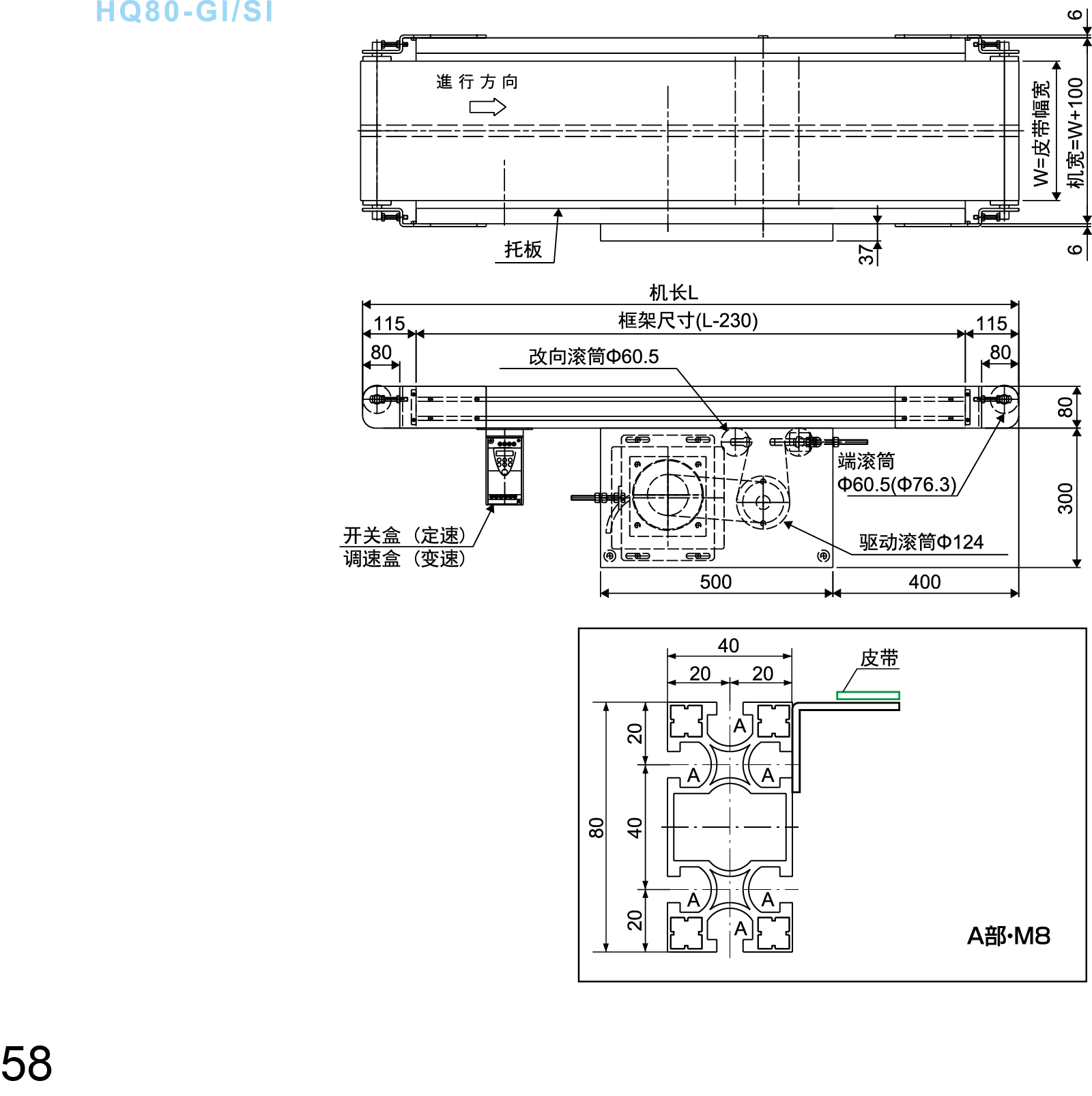

Tegning

Standard dimension Bæltebredde 200 250 300 ...
Standard dimension
| Bæltebredde | 200 | 250 | 300 | 400 | 500 | 600 | ||||
| Transportørbredde | 280 | 330 | 380 | 480 | 580 | 680 | ||||
| Transportelængde | 1.000 | 1.500 | 2.000 | 2.500 | 3.000 | |||||
| Højde | 300 | Magt | AC100V (enfase) · AC200V (enfase) · AC200V (trefase) |
| Hastighed | Fastnariabel hastighed | Bælte | Polyurethan Belt |
| Evne | Tabel til referenceevne | Valgmulighed | Support, guide, andre |
| Motorkraft | 90W |
Den faktiske dimension af bæltet er indsnævret 5 mm end at abovere standardbæltet.
Bæltehastighed
| Rato | Hastighed nr | Fast hastighed 50/60 (Hz) (m/min) | Hastighed nr. | Variabel hastighed 50/60 (Hz) (m/min) |
| 1/180 | T1 | 1.9/2.3 | H1 | 0,13 ~ 2,5 |
| 1/2050 | T2 | 2.3/2.7 | H2 | 0,15 ~ 3.0 |
| 1/2020 | T3 | 2.8/3.4 | H3 | 0,19 ~ 3,8 |
| 1/2000 | T4 | 3.4/4.1 | H4 | 0,23 ~ 4,5 |
| 1/90 | T5 | 3.8/4.5 | H5 | 0,26 ~ 5.1 |
| 1/75 | T6 | 4.6/5.5 | H6 | 0,31 ~ 6.1 |
| 1/60 | T7 | 5.7/6.8 | H7 | 0,38 ~ 7,6 |
| 1/50 | T8 | 6.8/8.2 | H8 | 0,46 ~ 9,1 |
| 1/36 | T9 | 9.5/11.4 | H9 | 0,63 ~ 12,6 |
| 1/30 | T10 | 11.4/13.7 | H10 | 0,76 ~ 15,2 |
| 1/25 | T11 | 13.7/16.4 | H11 | 0,91 ~ 18,2 |
| 1/18 | T12 | 19.0/22.8 | H12 | 1.27 ~ 25.3 |
| 1/15 | T13 | 22.8/27.3 | H13 | 1.52 ~ 30.4 |
| 1/12.5 | T14 | 27.3/32.8 | H14 | 1,82 ~ 36,4 |
Evne -tabel
Dette er kapacitetsdata for lige spredningsbelastning. Som bevægelige poseform-varer henvises til 40% af data om ovennævnte kapacitet.
Kapacitet ændres ved forskellige forhold.
Tegning

SI -standardtype ● Dette er standardtype på 34 mm bælte transportør, kørselscenter flyttes af timingbæl...
SI -standardtype
● Dette er standardtype på 34 mm bælte transportør, kørselscenter flyttes af timingbæltet.
● Bæltet har god evne til tavshed og bærbarhed.
GI Guide Type
● Denne type bælte transportør går med orienteret gibbous bælte, som kan sikre bevægelse mere glat og støt; Praktisk at bruge med andet udstyr, der er egnet til høje, der kræver situationer af tid og stabilitet.
● Desuden kan der valges med uret og mod uret af forskellige forhold og forskellige farver af forskellige formål.
Standard dimension
| Bæltebredde | 200 | 250 | 300 | 350 | 400 | 500 | 600 | (700) | (800) |
| Transportørbredde | 280 | 330 | 380 | 430 | 480 | 580 | 680 | (780) | (880) |
| Transportelængde | 500 | 1000 | 2000 | 3000 | 4000 | 5000 | 6000 | 7000 | 8000 |
Modellerne med bæltebredder på 700 og 800 er standardprodukter.
| Højde | 195 | Magt | AC100V (enfase) · AC200V (enfase) · AC200V (trefase) |
| Hastighed | Fast/variabel hastighed | Bælte | Polyurethan Belt |
| Evne | Tabel til referenceevne | Valgmulighed | Support, guide, andre |

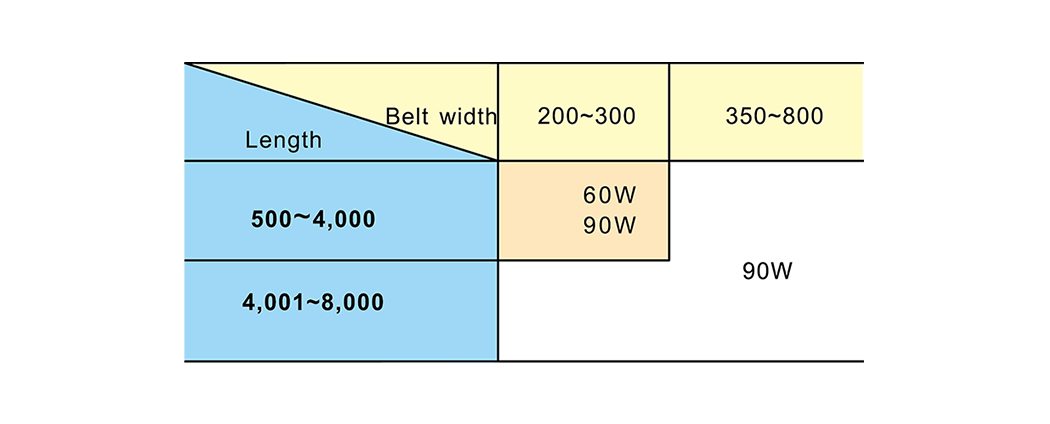

| Motorkraft | 60W 、 90W |
Hvis længden overstiger 6 m, går det midterste sted med bæltestøttestrukturen.
Bæltehastighed
| Forhold | Hastighed nr. | Fast hastighed 50/60 (Hz) (m/min) | Hastighed nr. | Variabel hastighed 50/60 (Hz) (m/min) |
| 1/180 | T1 | 1.9/2.3 | H1 | 0,13 ~ 2,5 |
| 1/2050 | T2 | 2.3/2.7 | H2 | 0,15 ~ 3.0 |
| 1/2020 | T3 | 2.8/3.4 | H3 | 0,19 ~ 3,8 |
| 1/2000 | T4 | 3.4/4.1 | H4 | 0,23 ~ 4,5 |
| 1/90 | T5 | 3.8/4.5 | H5 | 0,26 ~ 5.1 |
| 1/75 | T6 | 4.6/5.5 | H6 | 0,31 ~ 6.1 |
| 1/60 | T7 | 5.7/6.8 | H7 | 0,38 ~ 7,6 |
| 1/50 | T8 | 6.8/8.2 | H8 | 0,46 ~ 9,1 |
| 1/36 | T9 | 9.5/11.4 | H9 | 0,63 ~ 12,6 |
| 1/30 | T10 | 11.4/13.7 | H10 | 0,76 ~ 15,2 |
| 1/25 | T11 | 13.7/16.4 | H11 | 0,91 ~ 18,2 |
| 1/18 | T12 | 19.0/22.8 | H12 | 1.27 ~ 25.3 |
| 1/15 | T13 | 22.8/27.3 | H13 | 1.52 ~ 30.4 |
| 1/12.5 | T14 | 27.3/32.8 | H14 | 1,82 ~ 36,4 |
| 1/9 | T15 | 37.9/45.5 | H15 | 2,53 ~ 50,6 |
Hastighedsberegning af fast hastighed: Roter hastighed 1500/1800 rpm (50/60Hz), Driving Roller ∅76.3, Kørsel effektivitet: 95%
Hastighedsberegning af variabel hastighed: Roter hastighed 2000 o / min (50; 60Hz), Driving Roller ∅76.3, Kørsel effektivitet: 95%
Hvis der kræves nøjagtig hastighed, skal du vælge variable formularer.

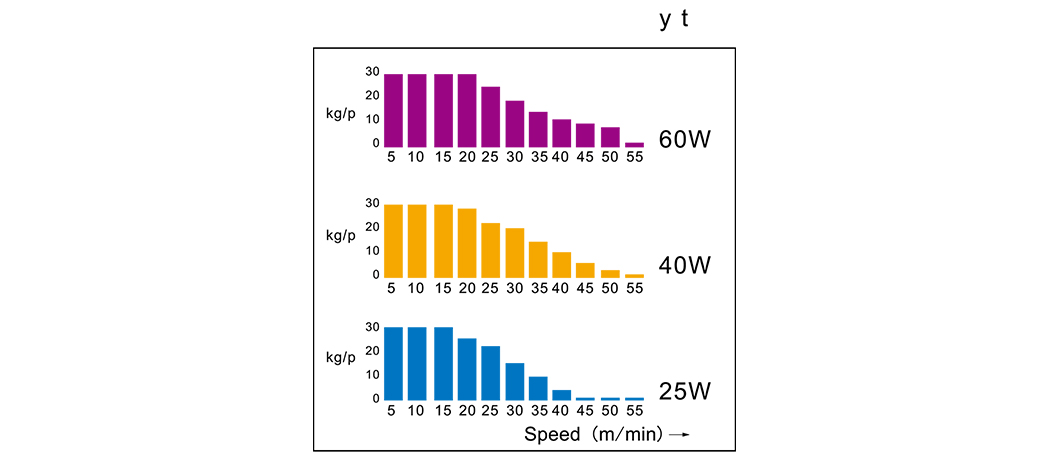

Evne -tabel
Dette er kapacitetsdata for lige spredningsbelastning. Som bevægelige poseformer varer, bedes du til 40% af data om overvægt.
Specifikationen af 500.600 bredde af bæltet er 80% af data om ovennævnte kapacitet.
Kapacitet ændres ved forskellige forhold.
Standardkraft
Standardmontering er børsteløs DC -motor og kontrolenhed ved variabel hastighedsmodel.
Fra lav hastighed til høj hastighed med fast ejendomseksporterende torsion.
Hastighedsudvidelse 100r/min ~ 2000r/min kan være justerbar. (Hastighedsoportion 1:20)

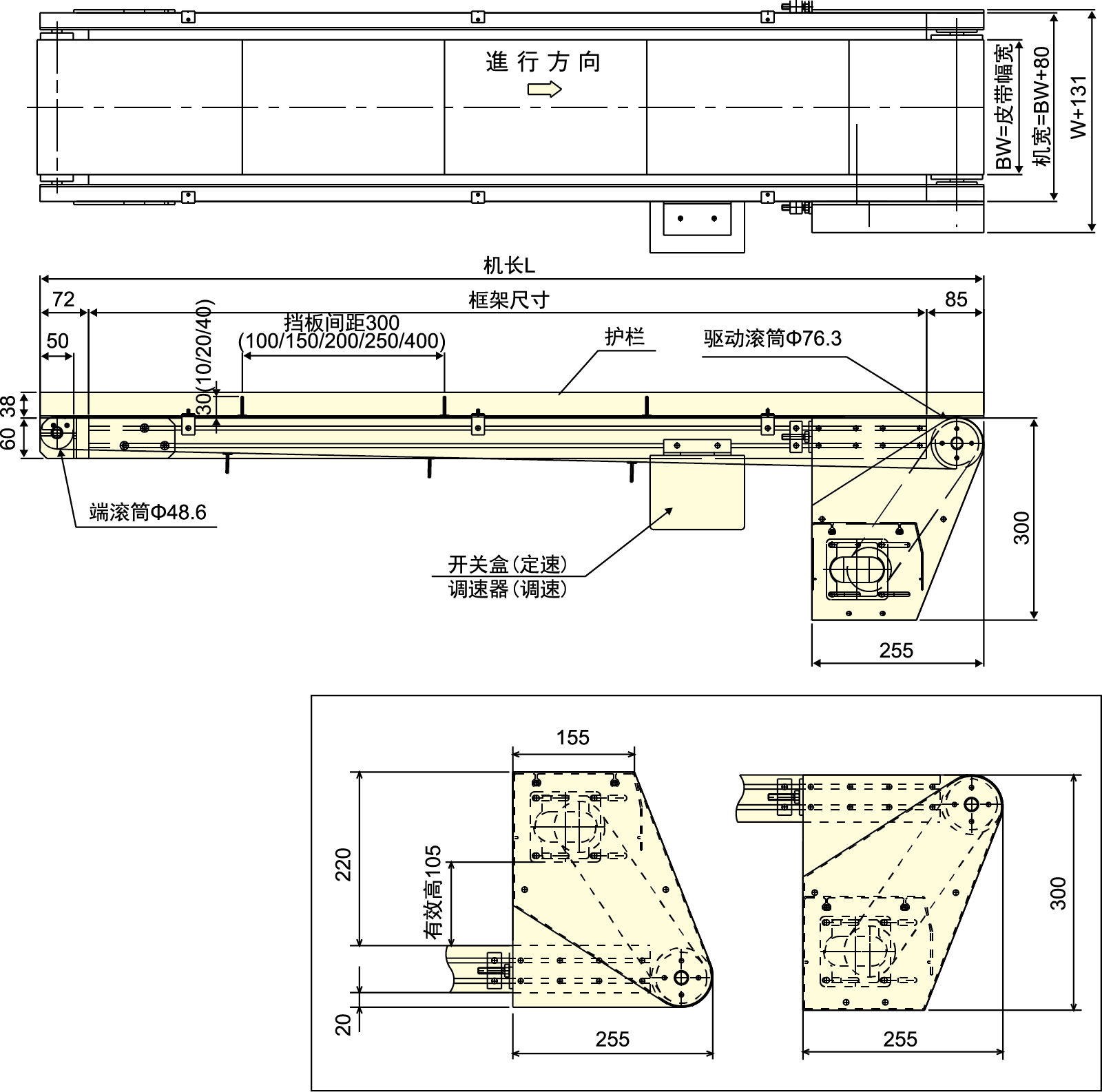

Tegning

Standard dimension Bæltebredde 200 250 300 ...
Standard dimension
| Bæltebredde | 200 | 250 | 300 | 350 | 400 | 500 | 600 | 700 | 800 |
| Transportørbredde | 280 | 330 | 380 | 430 | 480 | 580 | 680 | 780 | 880 |
| Transportelængde | 500 | 1000 | 2000 | 3000 | 4000 | 5000 | 6000 | 7000 | 8000 |
| Højde | 277 | Magt | AC100V (enkeltfase) · AC200V (enkeltfase) · AC200V (trefase) · DC24V (direkte) |
| Hastighed | Fast/variabel hastighed | Bælte | Polyurethan Belt |
| Evne | Tabel til referenceevne | Valgmulighed | Support, andre |
| Motorkraft | 60W 、 90W 、 120W |
Den faktiske dimension af bæltet er indsnævret 5 mm end at abovere standardbælte; LF Længden af maskinen overstiger 4 m indsnævret 10 mm.

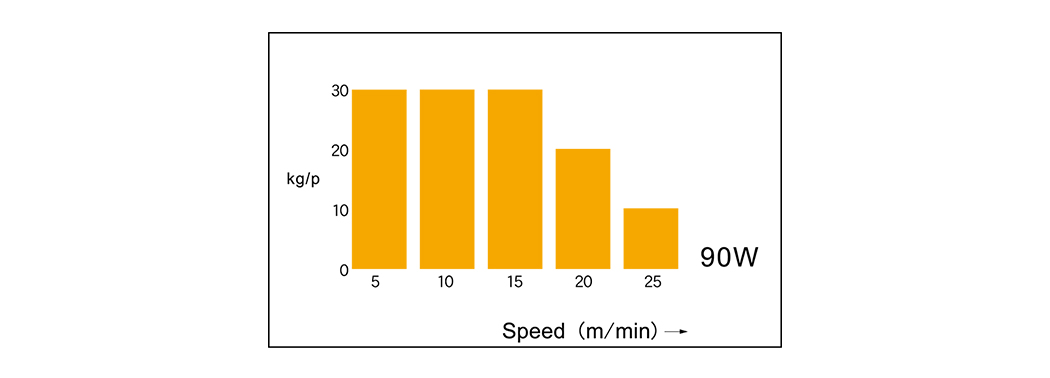

Evne -tabel
Dette er kapacitetsdata for lige spredningsbelastning. Som bevægelige poseform-varer henvises til 40% af data om ovennævnte kapacitet.
Kapacitet ændres ved forskellige forhold.

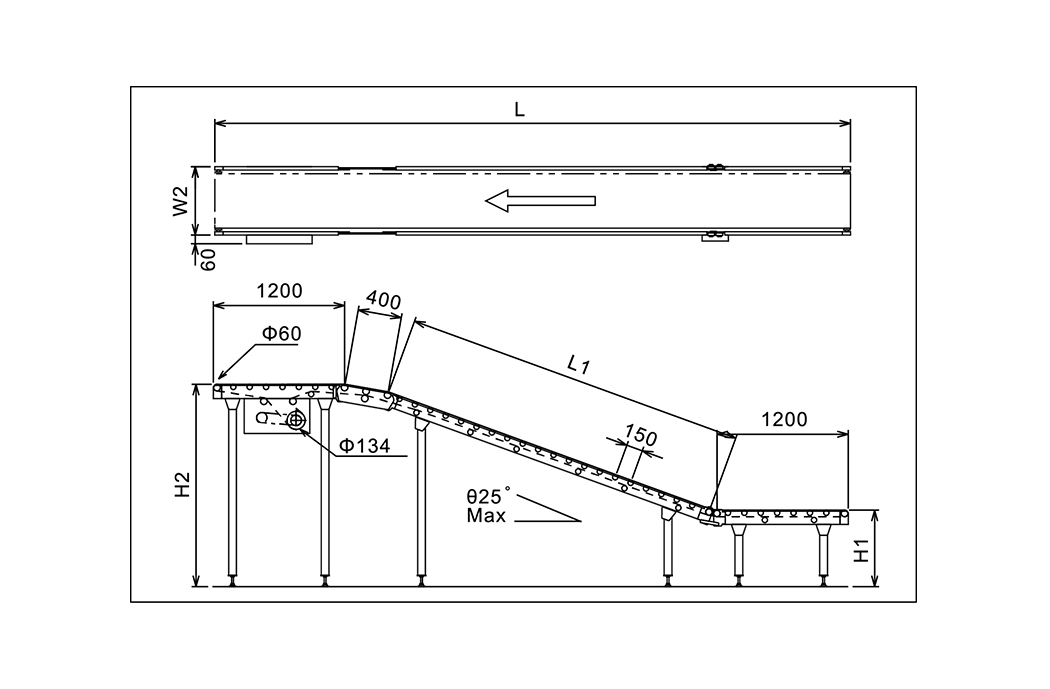

Tegning

Tilbøjelig bærepropet type Max -hældningsvinkel kan nå 45 grader Beskyttelsesdækning og hopper kan vælges...

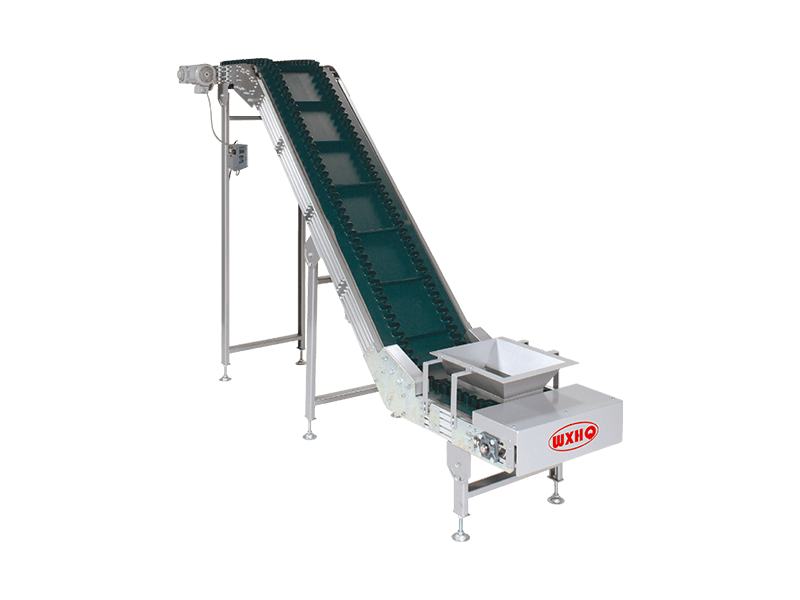

Tilbøjelig bærepropet type
Max -hældningsvinkel kan nå 45 grader
Beskyttelsesdækning og hopper kan vælges som din anmodning
Standard dimension
| Bæltebredde | 300 | 400 | 500 | 600 |
| Effektiv bæltebredde | 200 | 300 | 400 | 500 |
| Transportørbredde | 380 | 480 | 580 | 680 |
| Lederleder | 2500 | |||
| Højde | 300 timer (H1) | Magt | Rettet: AC200V (trefase) · AC100V (enfase) Variabel: AC200V (enkeltfase) · AC200V (trefase) |
| Hastighed | Fast/variabel hastighed | Bælte | Polyurethan Rail Type Belt; Farve: Grøn |
| Evne | Tabel til referenceevne | Valgmulighed | Støtte |
| Motorkraft | 200W |
Bæltehastighed
| Forhold | Hastighed nr | Fast hastighed 50/60 (Hz) (m/min) | Hastighed nr. | Variabel hastighed 50/60 (Hz) (m/min) |
| 1/75 | T1 | 5.3/6.4 | H1 | 2.1 ~ 6.4 |
| 1/50 | T2 | 8.1/9.6 | H2 | 3.2 ~ 9.6 |
| 1/30 | T3 | 13.4/16.1 | H3 | 5.3 ~ 16.1 |
| 1/18 | T4 | 22.3/26.8 | H4 | 8.9 ~ 26.8 |
Evne -tabel
| Lederleder | Hældning | Motorkraft | Hastighed nr | Evne |
| 460 ~ 3800 | 30 " 45 " | 200W | 1 | 30 |
| 2 | 25 | |||
| 3 | 20 | |||
| 4 | 12 |
Pulver og kugleform kan ikke bæres.
Tegning

Forskellige specifikationer er produktets vægt ikke en transport er også meget stabil ved at formidle bælte. ...
Forskellige specifikationer er produktets vægt ikke en transport er også meget stabil ved at formidle bælte.
Standard dimension
| Bæltebredde | 200 | 300 | 400 | 500 | 600 | 700 | 800 | 900 | 1000 | ||||
| Transportørbredde | 300 | 400 | 500 | 600 | 700 | 800 | 900 | 1000 | 1100 | ||||
| Transportelængde | 1000 | 2000 | 3000 | 4000 | 5000 | 6000 | 7000 | 8000 | |||||
| Højde | 380 | Magt | AC100V (enkeltfase) · AC200V (enfase) · AC200V (trefase) · AC380V (trefase) |
| Hastighed | Fast/variabel hastighed | Bælte | Polyurethan Belt |
| Evne | Tabel til referenceevne | Valgmulighed | Support, andre |
| Motorkraft | 100W 、 200W 、 400W |
Den faktiske dimension af bæltet er indsnævret 5 mm end at abovere standardbælte; LF Længden af maskinen overstiger 4 m indsnævret 10 mm.
Bæltehastighed
| Forhold | Hastighed nr. | Fast hastighed 50/60 (Hz) (m/min) | Hastighed nr. | Variabel hastighed 50/60 (Hz) (m/min) |
| 1/450 | T1 | 1.1/1.3 | H1 | 0,1 ~ 1,1/0,45-1,3 |
| 1/375 | T2 | 1.4/1.6 | H2 | 0,45 ~ 1,4/0,51 ~ 1,6 |
| 1/300 | T3 | 1,7/2.0 | H3 | 0,56 ~ 1,7/0,68 ~ 2,0 |
| 1/200 | T4 | 2.6/3.1 | H4 | 0,85 ~ 2,6/1.0 ~ 3.1 |
| 1/160 | T5 | 3.2/3.8 | H5 | 1.1 ~ 3.2/1.3 ~ 3.5 |
| 1/2020 | T6 | 4.3/5.1 | H6 | 1,4 ~ 4,3/1,7 ~ 5.1 |
| 1/2000 | T7 | 5.1/6.1 | H7 | 1,7 ~ 5,1/2,0 ~ 6,1 |
| 1/80 | T8 | 6.4/7.7 | H8 | 2.1 ~ 6.4/2.6 ~ 7.7 |
| 1/60 | T9 | 8.5/10.2 | H9 | 2.8 ~ 8.5/3.4 ~ 10.2 |
| 1/50 | T10 | 10.2/12.2 | H10 | 3.4 ~ 10.2/4.1 ~ 12.2 |
| 1/40 | T11 | 12.8/15.3 | H11 | 4.3 ~ 12.8/5.1 ~ 15.3 |
| 1/30 | T12 | 17.0/20.4 | H12 | 5,7 ~ 17,0/6,8 ~ 20,4 |
| 1/25 | T13 | 20.4/24.5 | H13 | 6,8 ~ 20.4/8.2 ~ 24.5 |
| 1/20 | T14 | 20.5/30.6 | H14 | 8.5 ~ 25.5/10.2 ~ 30.6 |
| 1/15 | T15 | 34.0/40.8 | H15 | 11.3 ~ 34.0/13.6 ~ 40.8 |
Hastighedsberegning af fast hastighed Roter Speed1500/1800 RPM (50/60Hz) Kørsel Roller ∅124, Kørsel effektivitet: 95%
Hvis der kræves nøjagtig hastighed, skal du vælge variable formularer.
Standard transmissionstype inverter.

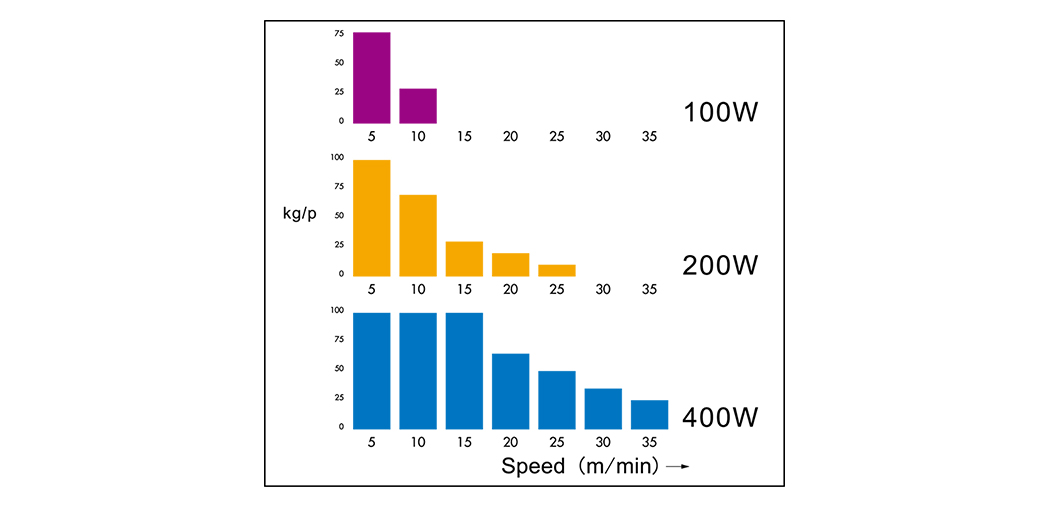

Evne -tabel
Dette er kapacitetsdata for lige spredningsbelastning. Som bevægelige pose-formags, se 40% af Data om ovennævnte kapacitet.
Kapacitet ændres ved forskellige forhold.
Tegning
Inden feller moderne fremstilling, lager og logistik har behovet feller at transpellertere produkter sikkert, effektivt ...
Læs mere2025 CEMAT Asia International Logistics Exhibition er afsluttet med succes. I løbet af den fire dage lange begivenhed fo...
Læs mereA konisk drivrulle spiller en central rolle i effektiviteten og præcisionen af transportbåndssystemer, især dem, ...
Læs mereI den moderne æra af logistik og fremstilling ligger hjertebanken i enhver succesfuld operation i dens evne til at flytt...
Læs mereAt bringe håndværk til fremtiden.
No.60, Zhenhu North Road, Hudai Town, Binhu District , Wuxi 214100, Kina
guijifeng@163.com
+86 139-2153-1116
+86-510-8558 1519/8558 1530
+86-510-8558 1520
